3,5” Floppy

Tips zum Anschluß eines B-Laufwerks

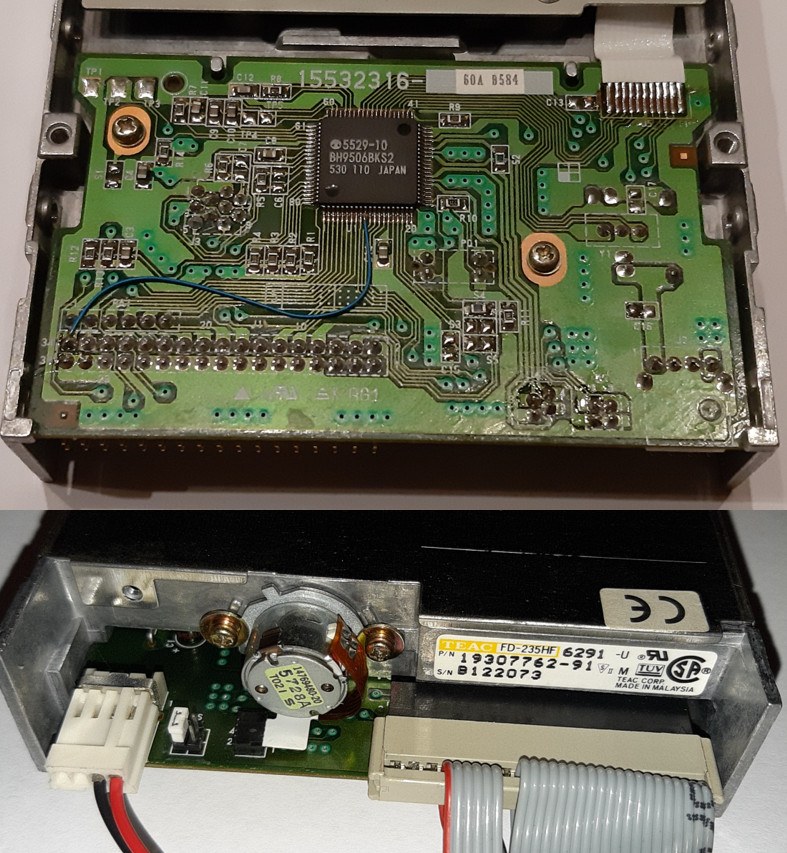

 TEAC FD-235HF-6291



PIN Belegung

Ich selbst benutze ein 3,5-Zoll-Laufwerk von TEAC, das eigentlich als PC-Laufwerk gedacht ist. Kompatibilitätsprobleme ergaben sich jedoch nicht. Eine Liste geeigneter 3,5" Laufwerke findet man auf den Seiten des holländischen PCW Joyce Computer Club.

Und hier nun die Verbindung des Steckers für das 2. Laufwerk im Joyce mit den Anschlüssen der 3,5-Zoll-Floppy:

Stecker 2. Laufwerk im JOYCE Anschlüsse am 3,5"-Laufwerk Funktion
PIN 2 → 8   Index
PIN 4 → 10   Drive 1
PIN 6 → 12   Drive 2
PIN 8 → 16   Motor on
PIN 10 → 18   Dir
PIN 12 → 20   Step
PIN 14 → 22   Write Data
PIN 16 → 24   Write Gate
PIN 18 → 26   Track 0
PIN 20 → 28   Write protect
PIN 22 → 30   Read Data
PIN 24 → 32   Side
PIN 26 → 34   Ready
Alle ungeraden Pin's (1-25) liegen auf Masse
  		Alle ungeraden Pin's (1-33) liegen auf Masse
Pin 2 bis 6 und 14 sind nicht angeschlossen


Wer die 5 Volt Spannung direkt vom Laufwerk B Anschluss des JOYCE holen will (die 12V vom Joyce werden nicht benötigt), MUSS unbedingt nachfolgenden Tip beachten !



Ulrich Falk - Castrop Rauxel - Auszug aus Klubzeitung 06





Vorsicht: +5 Volt Anschluß

Das von mir in den Joyce eingebaute Laufwerk ist ein NEC 1037A-64: Diese Versionen des Laufwerks muss umgebaut werden, um ein „Ready“-Signal für den Joyce zu erzeugen. Dazu muß ein Draht in das Laufwerk gelötet werden. Über den elektrischen Anschluß des Laufwerks kann man im PCW-Sonderheft 2, S.76ff oder in der Zeitschrift c't (Heft 7/86), sehr fundiert, nachlesen.

Ein Hinweis: Der Stecker für die Stromversorgung im Joyce paßt ins Laufwerk — aber Vorsicht: Das Laufwerk braucht auf Pin 1 +5V; der Joyce liefert aber +12V! Das 12V-Kabel muß aus dem Stecker gezogen werden; dorthin kommt das Kabel von Pin 4, das hat die geforderten +5V. Das Laufwerk selber braucht keine 12V-Spannung.



Reiner Seitz - Nürnberg - Auszug aus Klubzeitung 12
